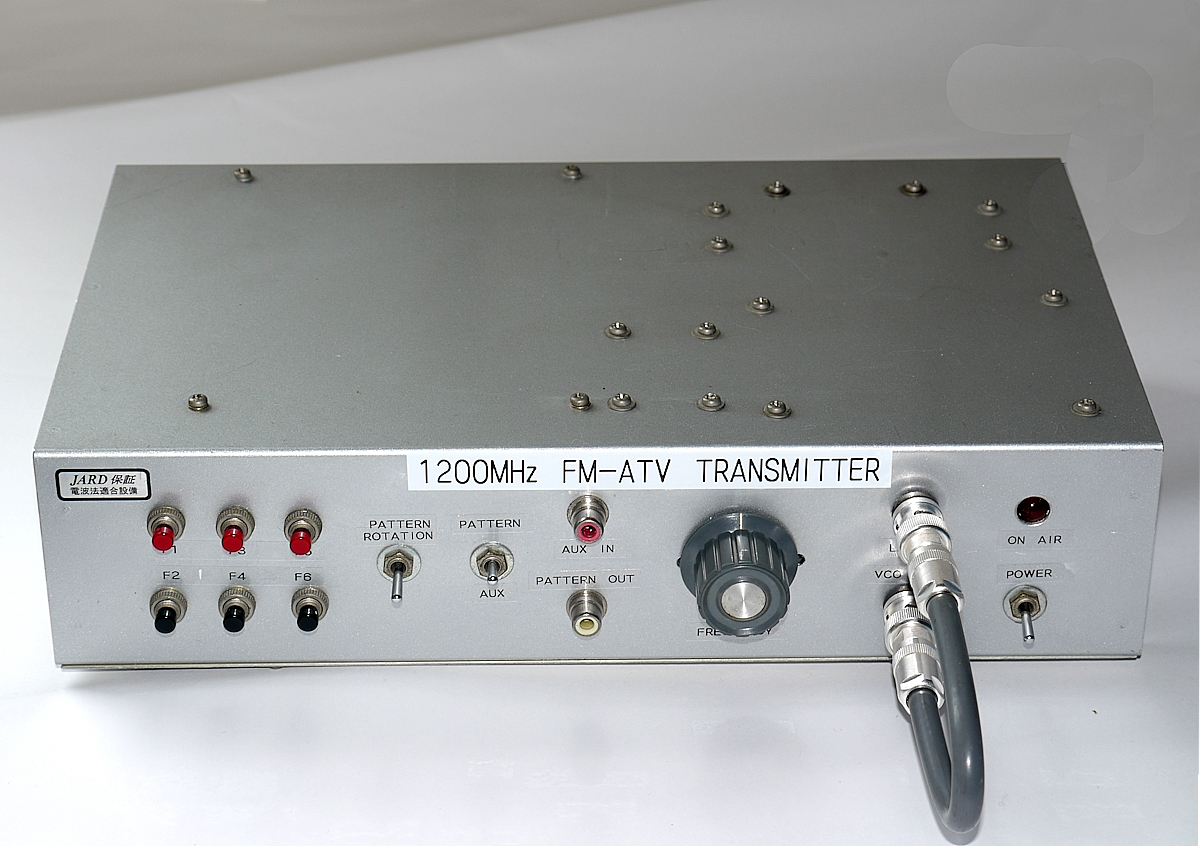

1200MHz-ATV送信 with NTSC Color Pattern Generator 筐体正面

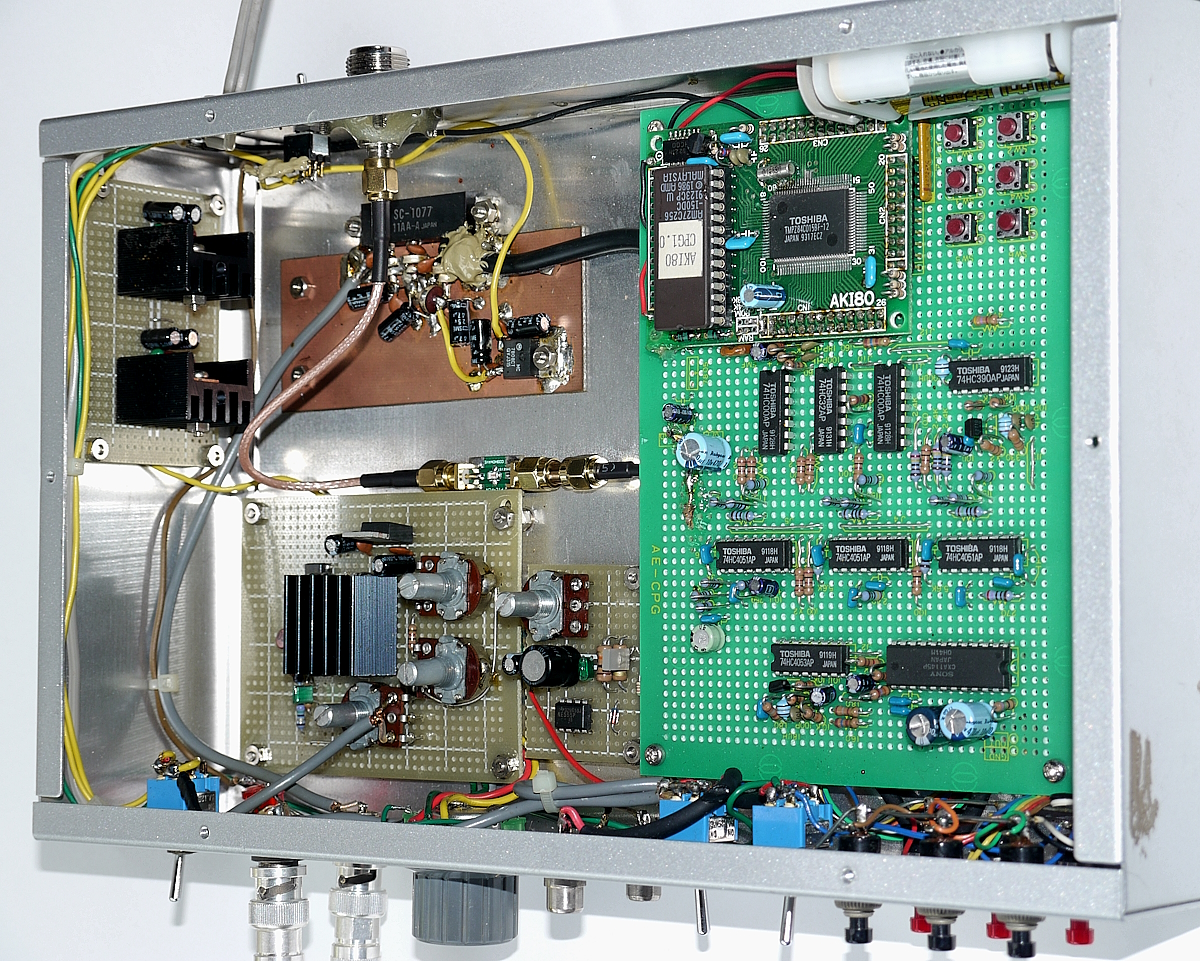

筐体内部

送信部

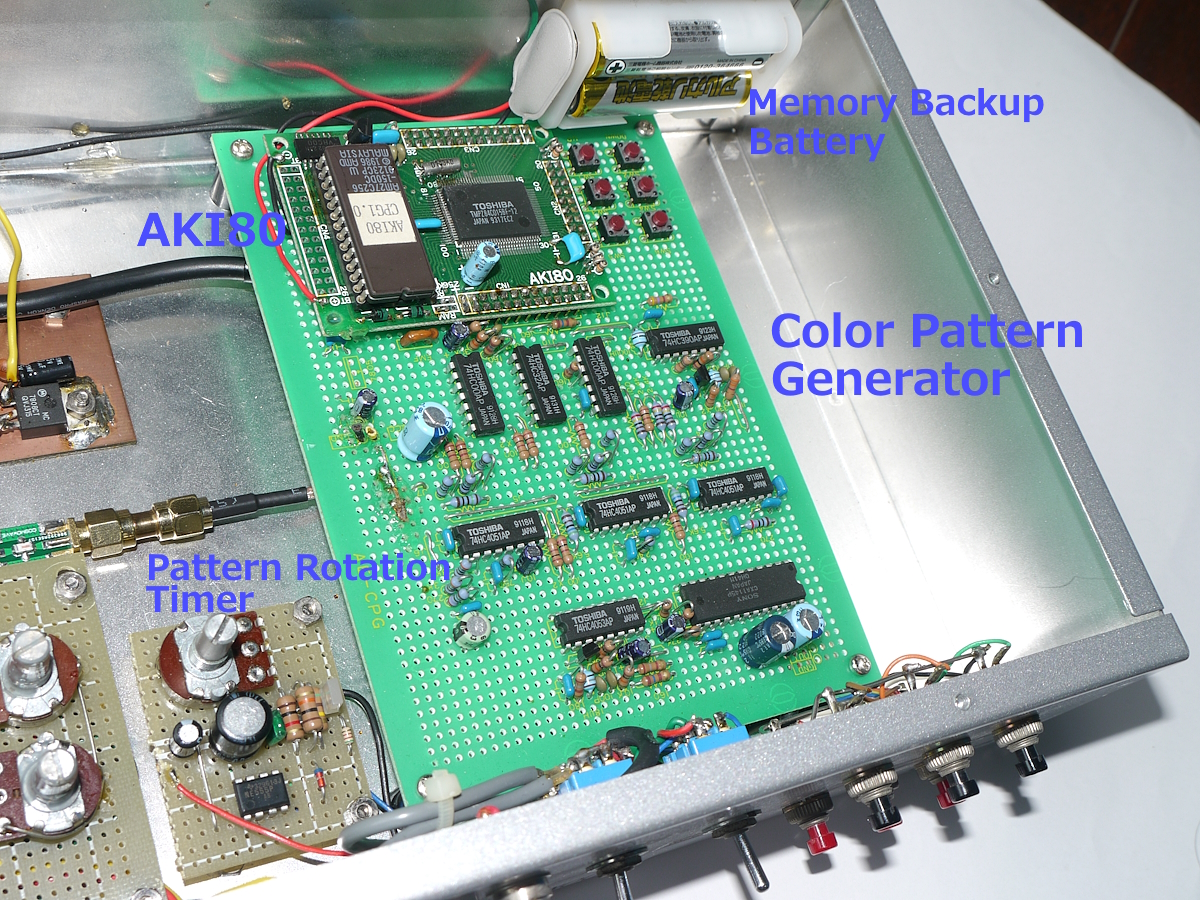

カラーパタンジェネレーター部

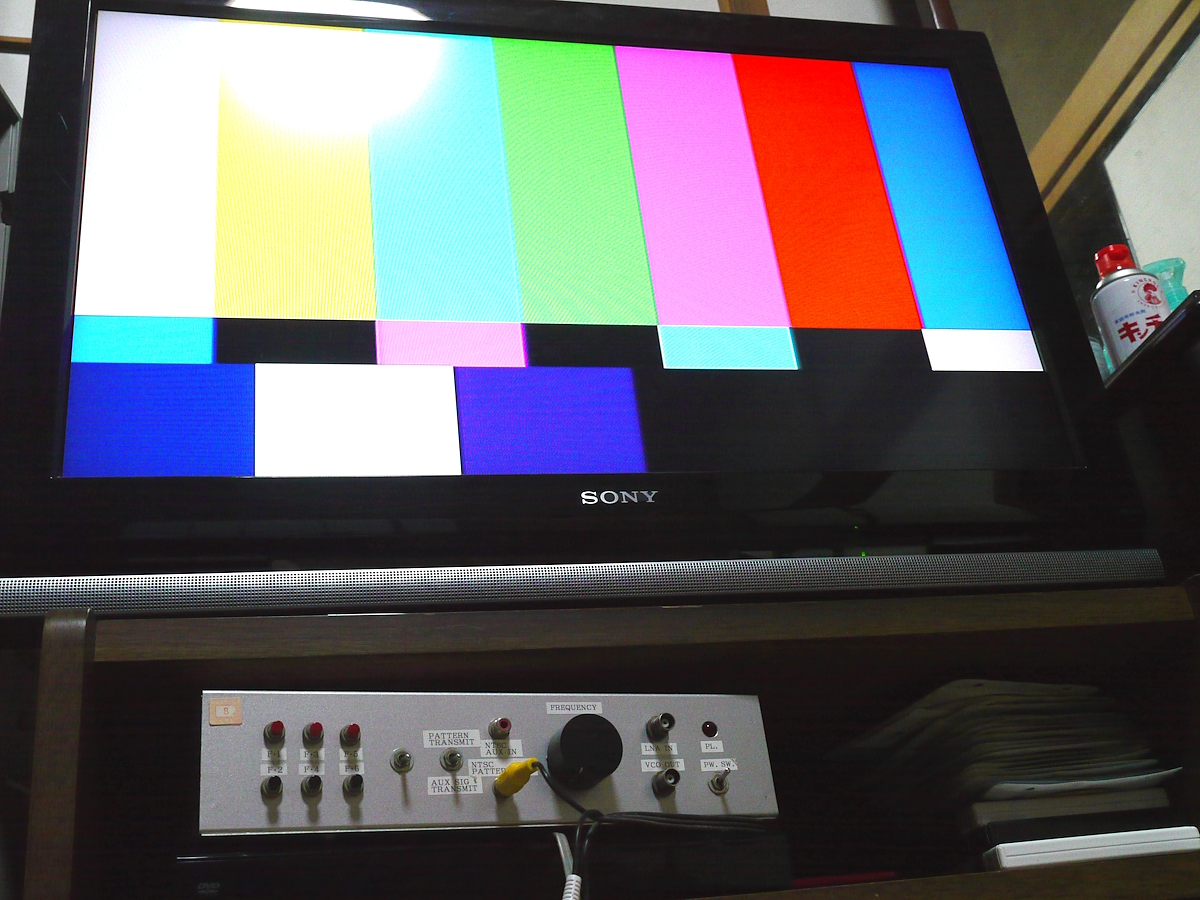

パタン部だけを動作させ、大型モニターに映し出してみる

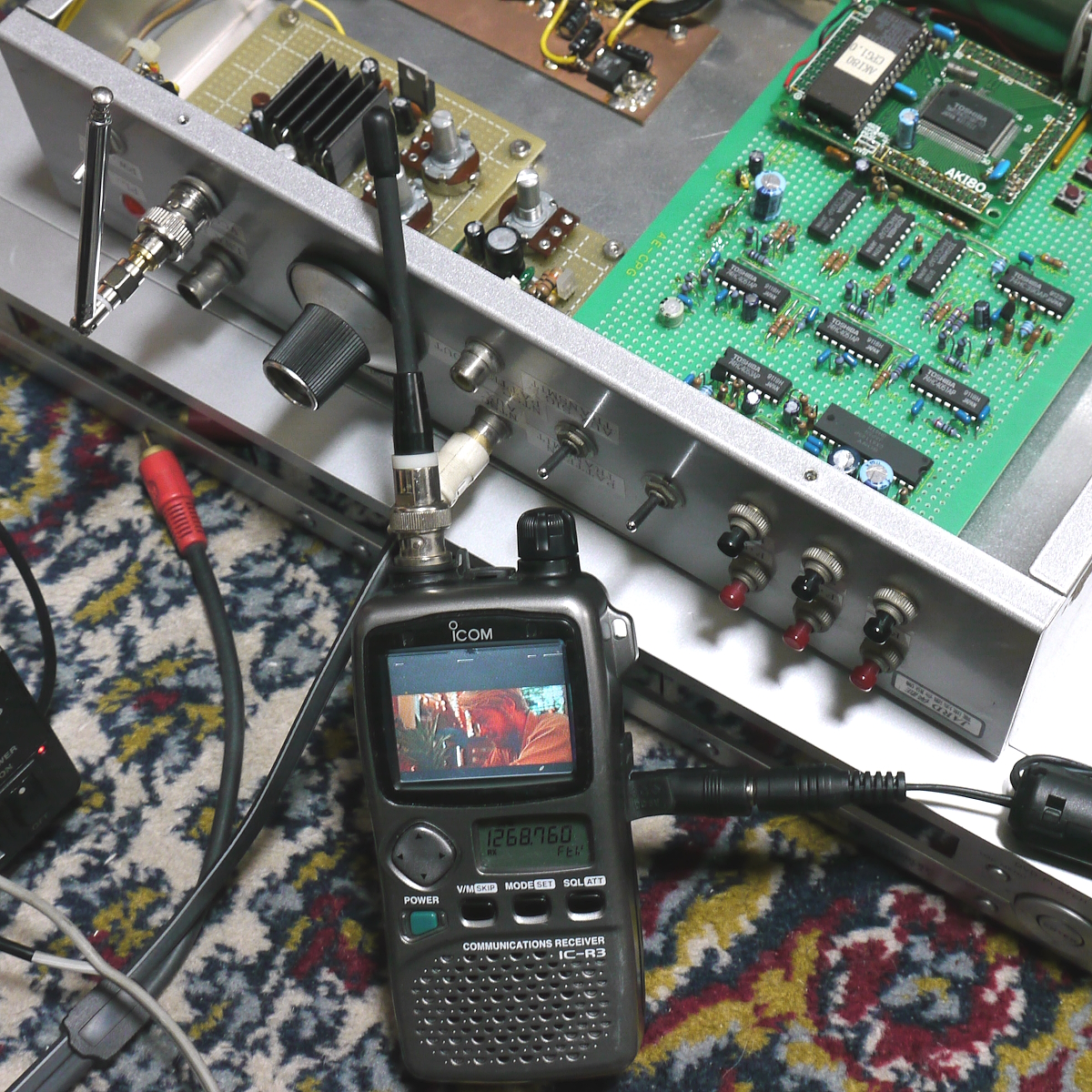

外部Video入力信号でVCOのみを動作させる　受信はIC-R3　周波数1270MHz辺り

TinySAにてキャリア周波数とビデオ信号によるデビエーションをチェック

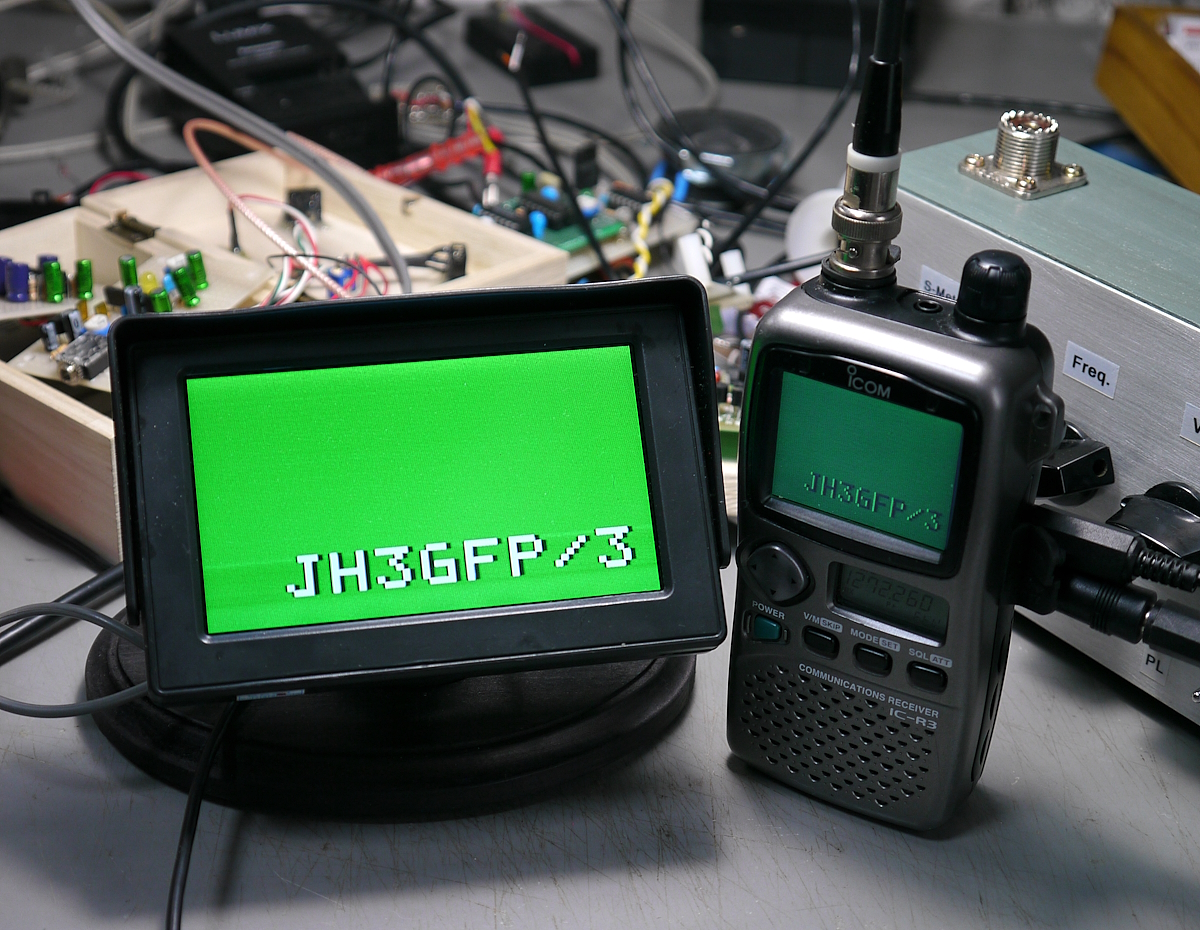

何種類かのカラーパタンの他にフレームカウンター表示、任意の文字入れが可能（Max８文字）
IC-R3はビデオ画像を外部出力させることもできる

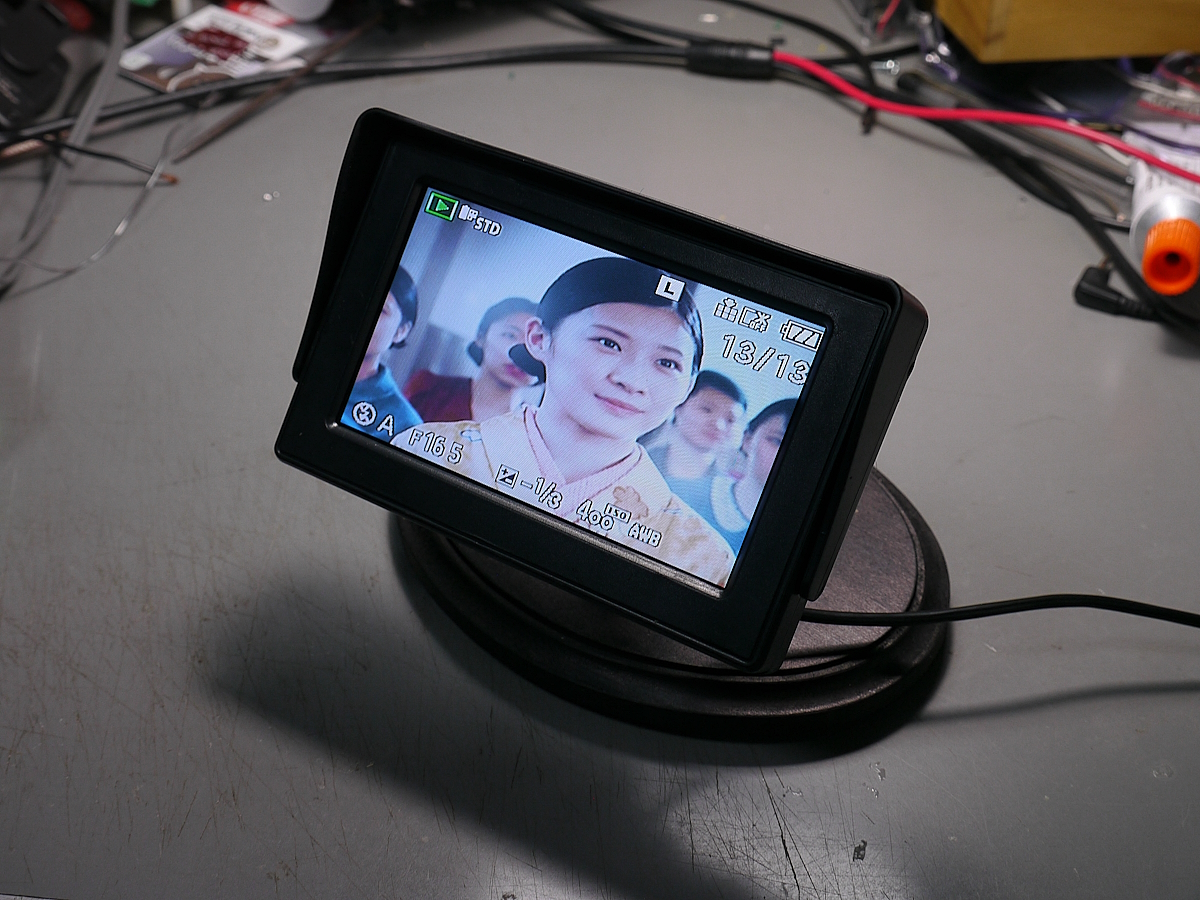

ビデオ信号の外部出力の例　ビデオ入力はデジカメLUMIXーGH1の出力を貰う

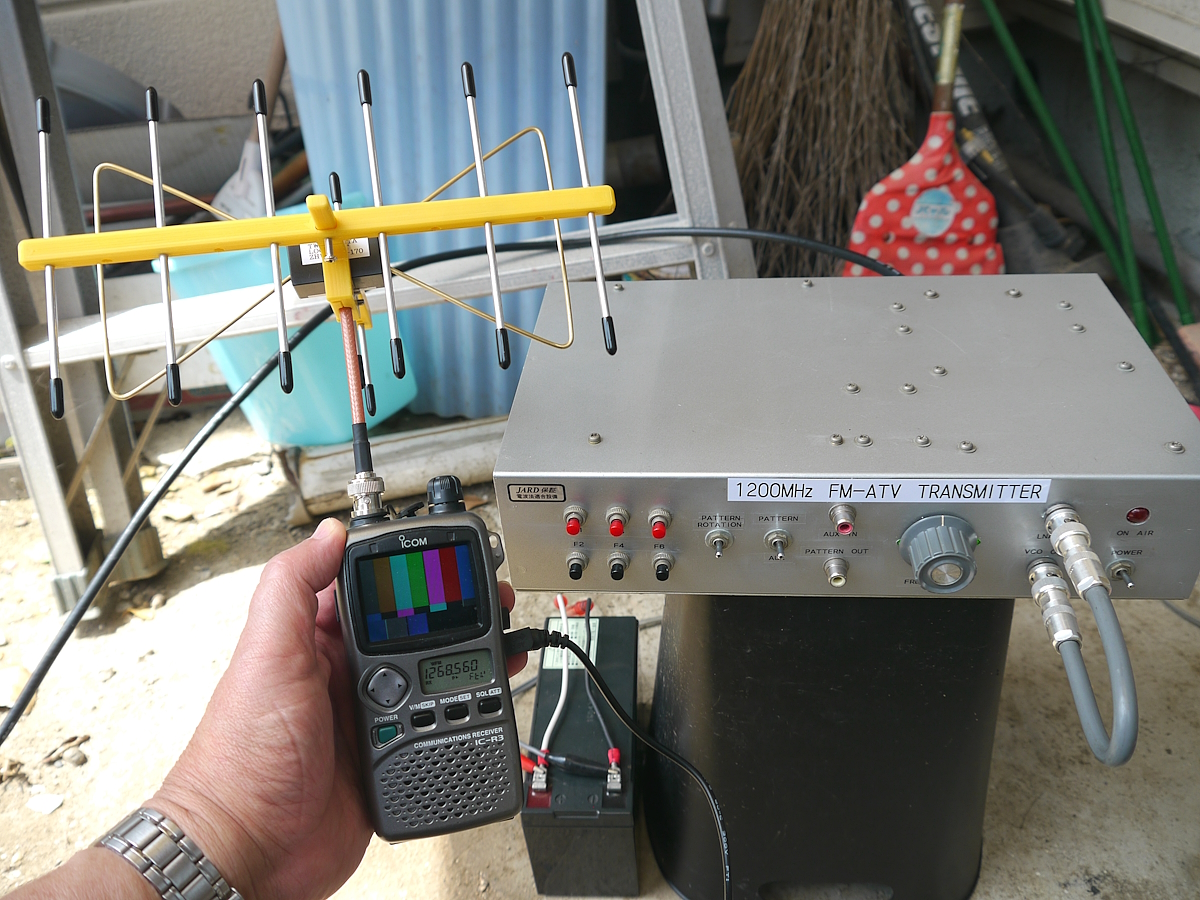

送信機を庭に持ち出し、自宅周辺で送受テスト　

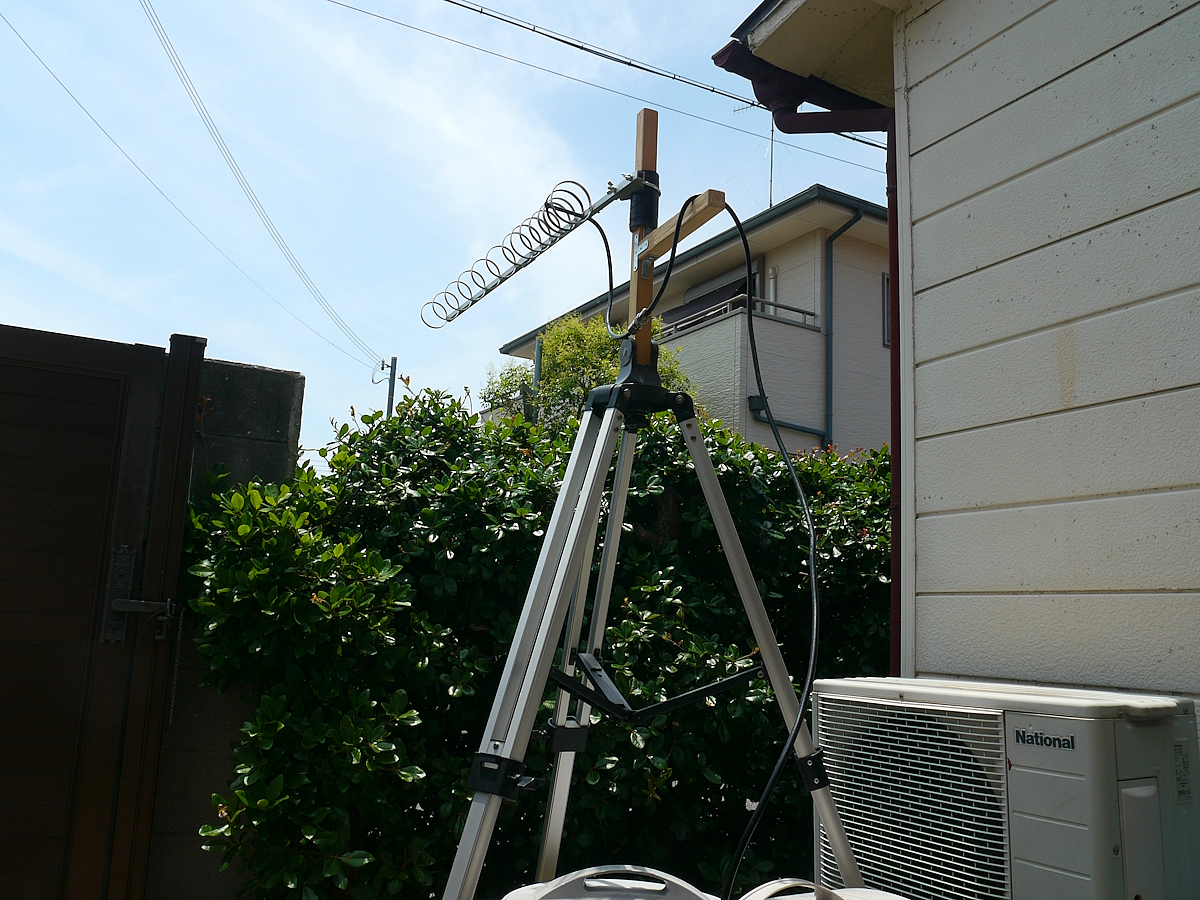

送信には14エレループ八木（地上高1.5m）を用いた

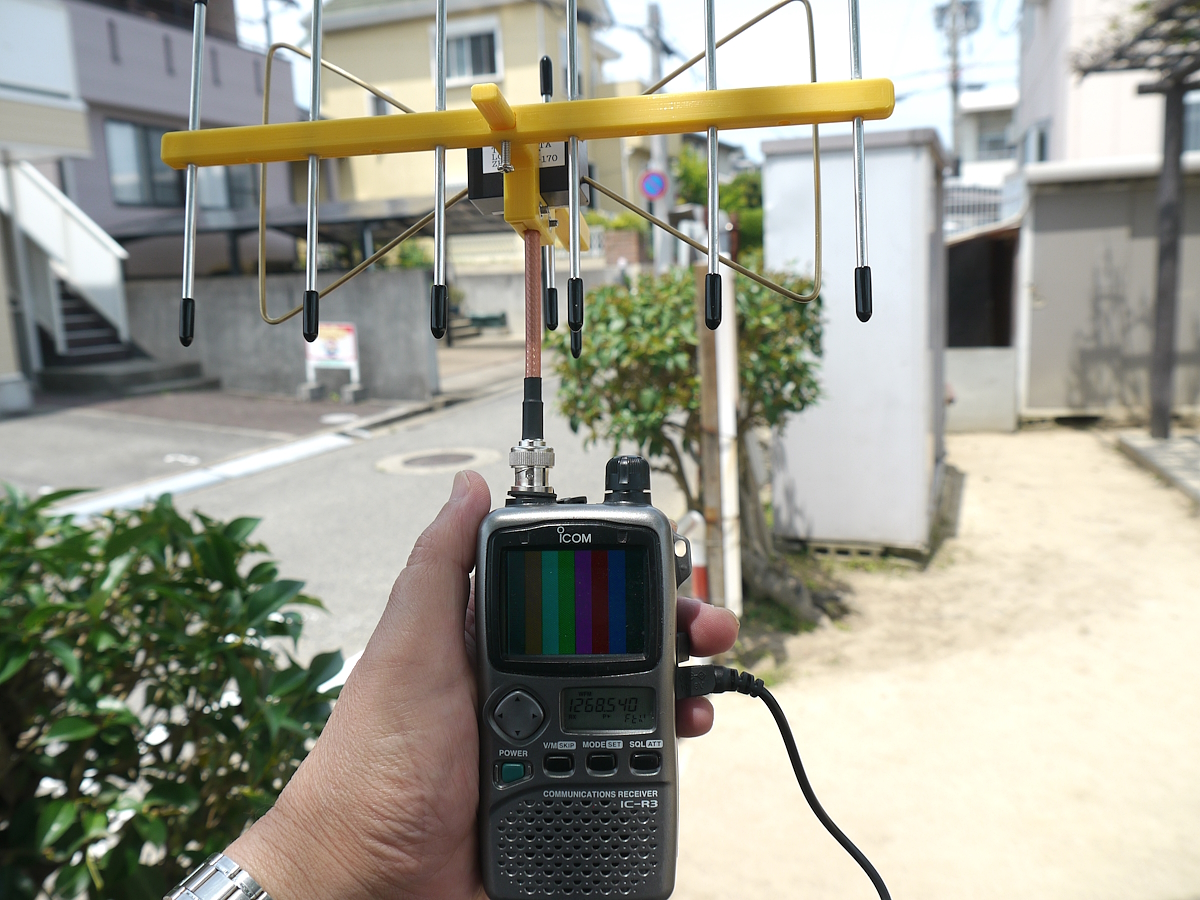

自宅から150m地点の公園にて　もちろんＭ５

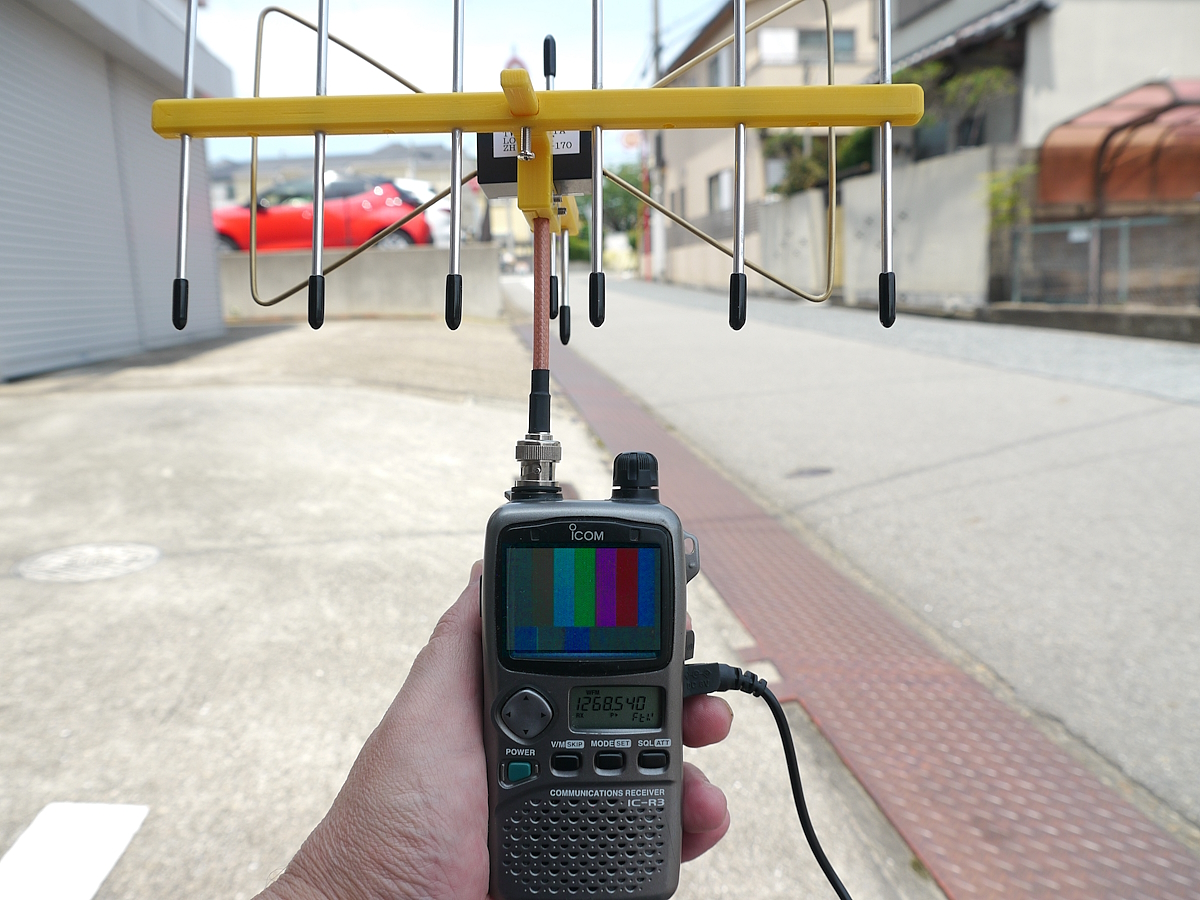

自宅から200m地点の道路脇にて　もちろんＭ５

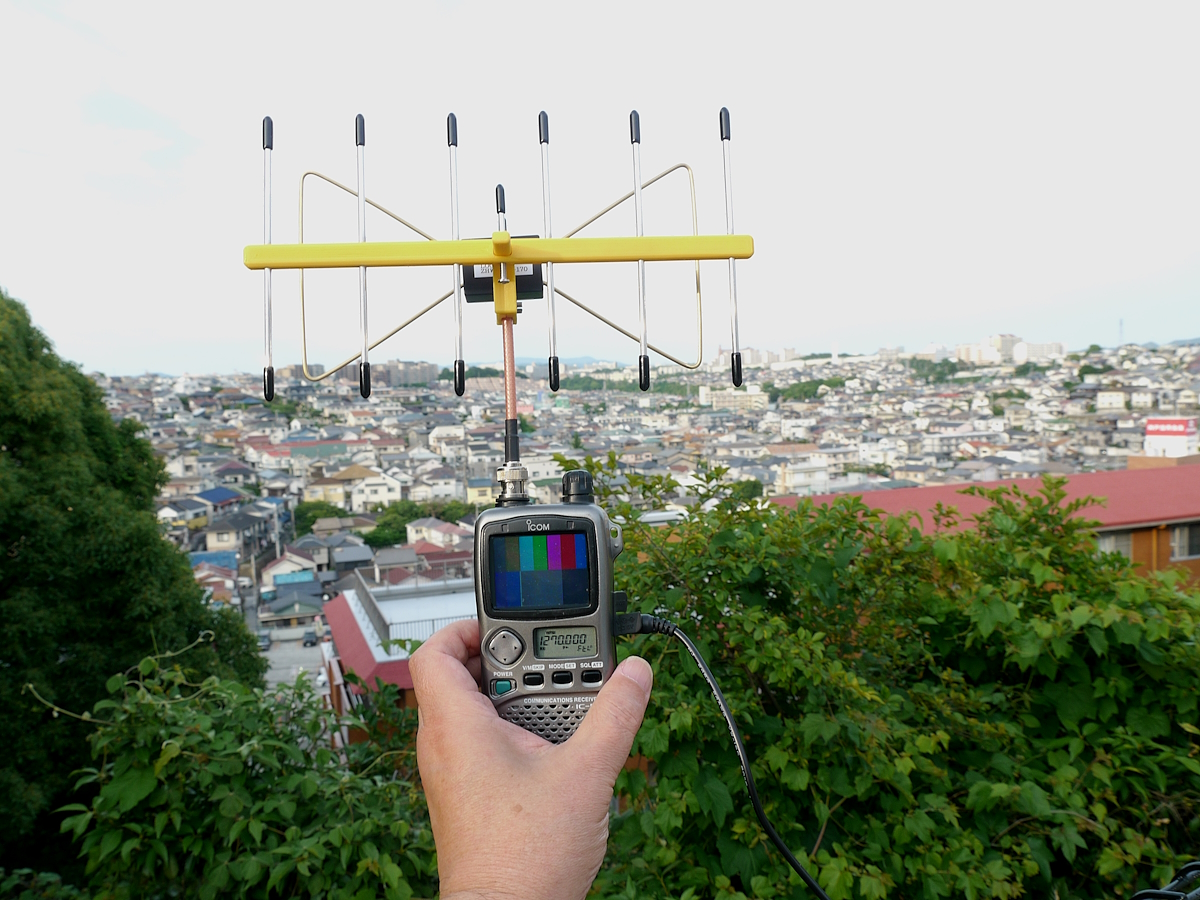

自宅周辺マップ　少しだけ距離を延ばして420m地点へ移動

自宅は複数の建物の陰になって見えないがロケーションが良いのでＭ４～５

淡路市岩屋鳥の山移動実験１　本来は進入禁止の竹藪へ入っていく

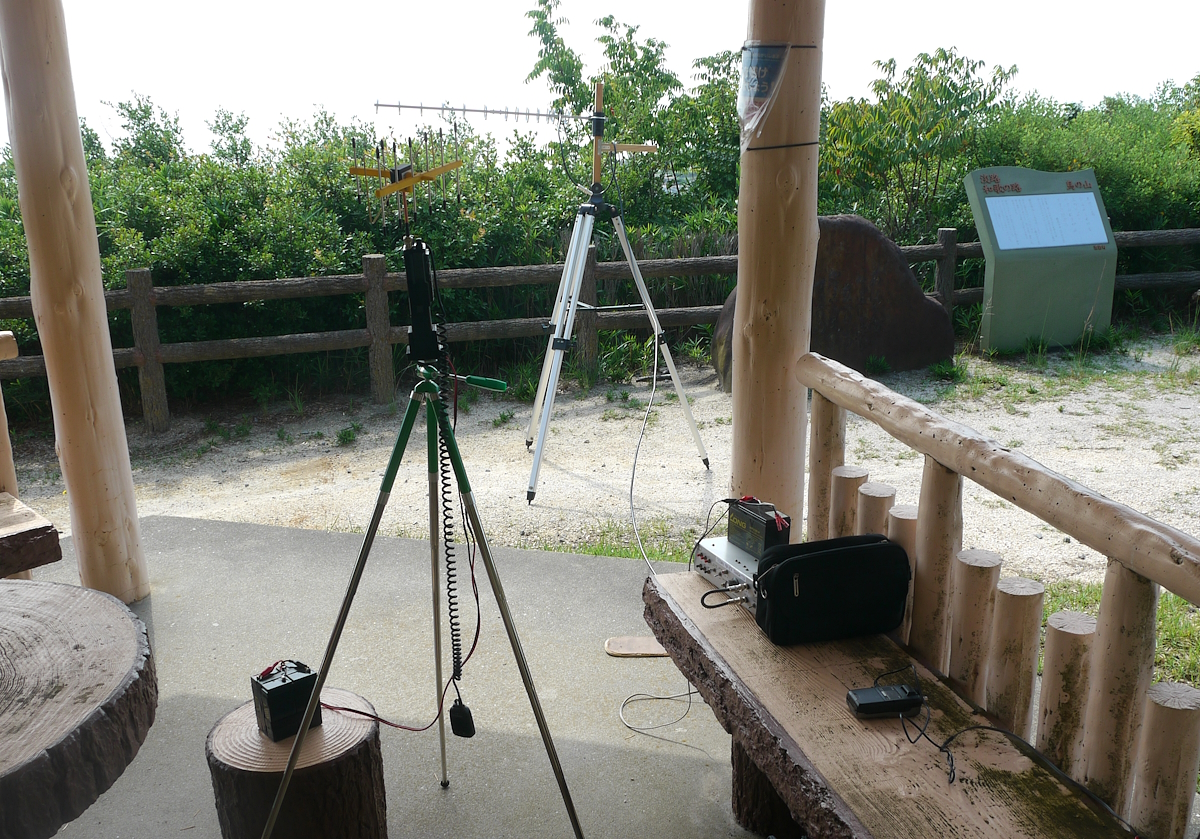

淡路市岩屋鳥の山移動実験２　展望台（70m）に到着　藪蚊の猛攻撃

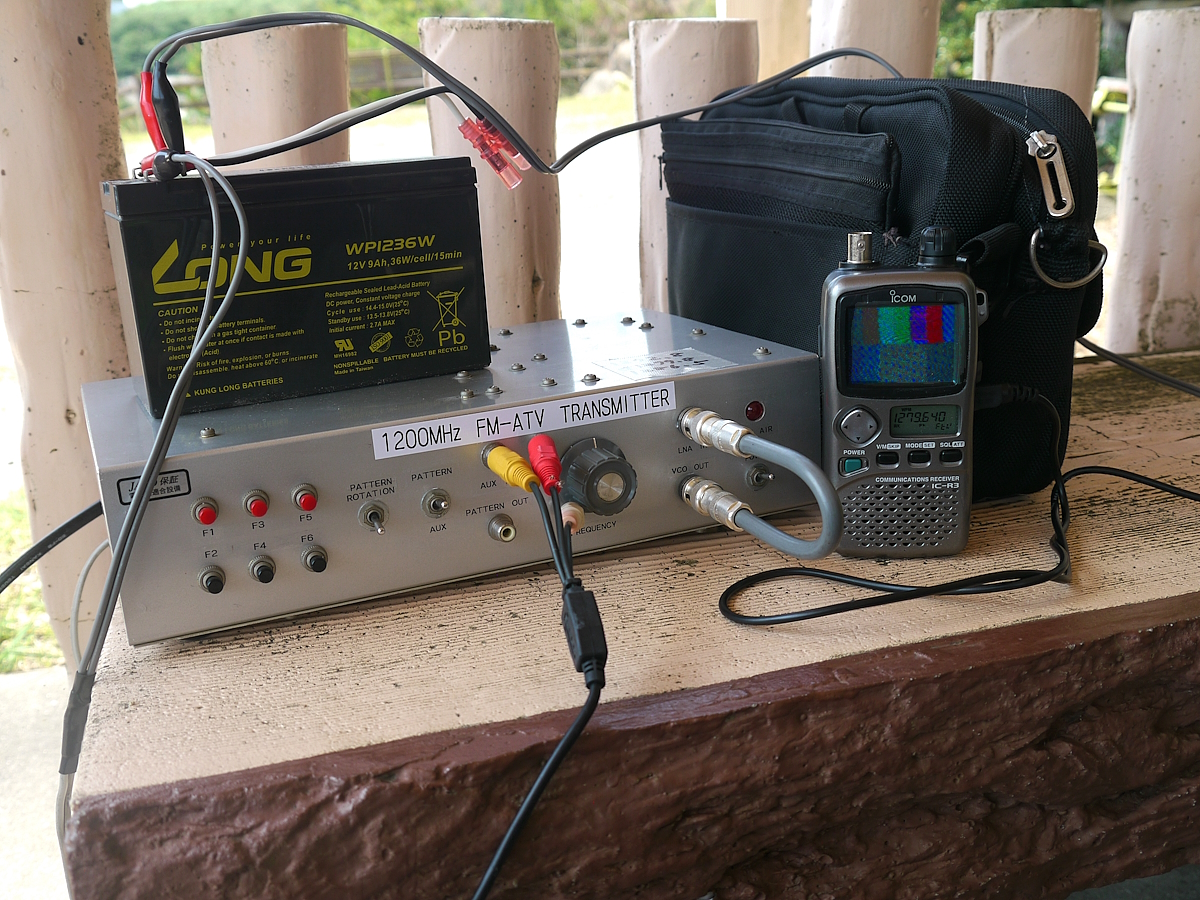

淡路市岩屋鳥の山移動実験３　対岸神戸市西部に向けてテストパタン送信中
